Prosesor 7 GHz Intel dan Obsesi Kecepatan di Awal 2000-an

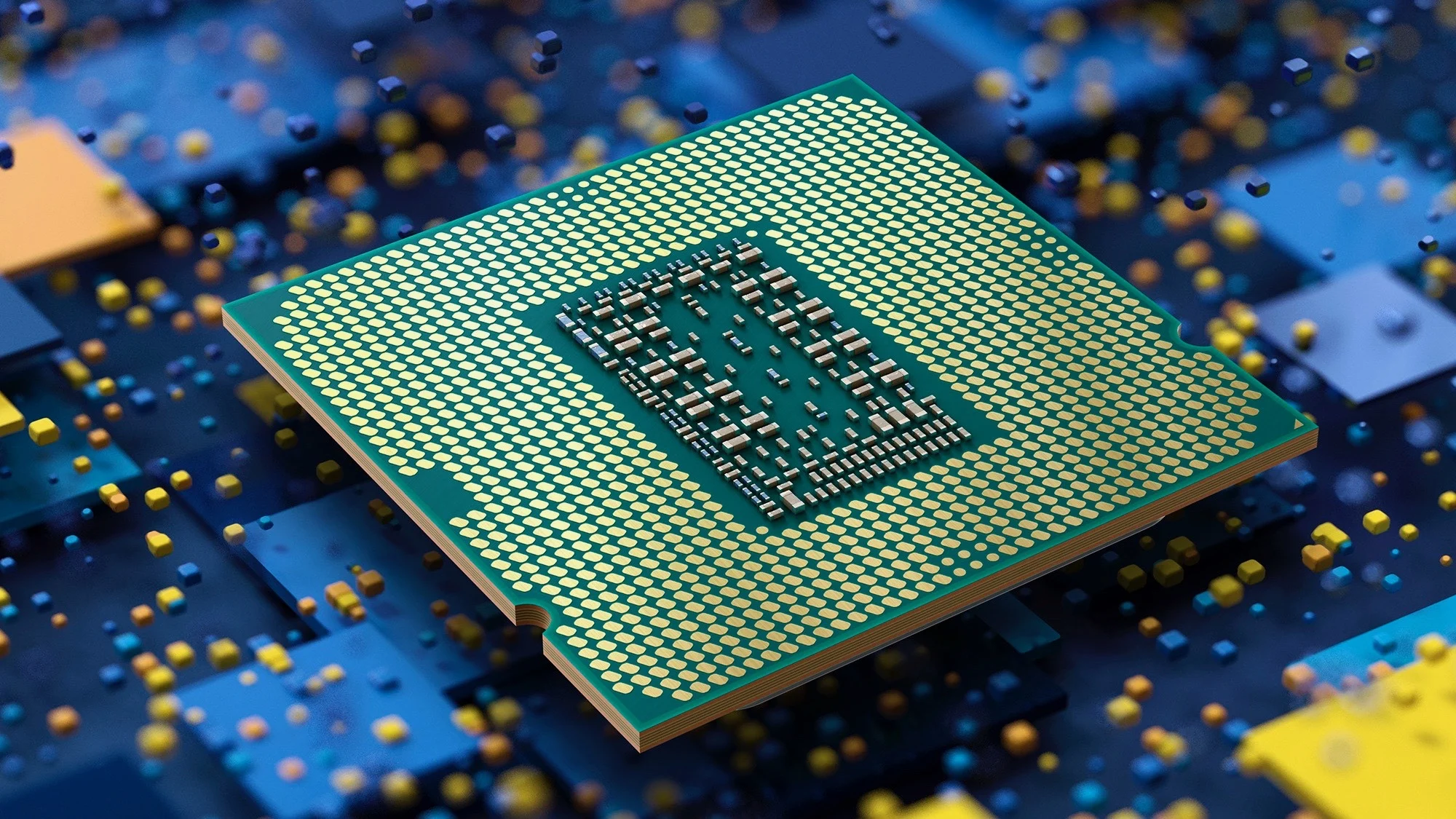

Info Tekno > Prosesor 7 GHz Intel pernah menjadi simbol ambisi terbesar Intel dalam sejarah pengembangan CPU desktop. Pada awal dekade 2000-an, industri semikonduktor berada dalam fase yang dikenal sebagai GHz race, sebuah era ketika kecepatan clock prosesor menjadi tolok ukur utama performa sekaligus senjata pemasaran paling efektif bagi produsen perangkat keras.
Saat itu, semakin tinggi angka GHz yang tercetak di kemasan prosesor, semakin besar pula daya tariknya di mata konsumen. Intel, sebagai pemimpin pasar, tidak ingin tertinggal dalam perlombaan ini. Perusahaan pun mendorong arsitektur NetBurst—yang digunakan pada lini Pentium 4—hingga ke batas ekstrem yang belum pernah dicapai sebelumnya.
Pendekatan tersebut bertolak belakang dengan strategi efisiensi yang banyak diadopsi saat ini. Fokus utama Intel kala itu bukanlah konsumsi daya atau suhu, melainkan bagaimana menghadirkan lonjakan frekuensi setinggi mungkin untuk mendominasi persepsi performa di pasar global.
Arsitektur NetBurst dan Lahirnya Proyek Tejas
Desain Agresif untuk Menembus Batas Teknologi
Untuk mewujudkan target ambisius tersebut, Intel merancang prosesor generasi baru dengan nama kode Tejas. Chip ini diposisikan sebagai penerus Pentium 4 dan dirancang sepenuhnya berbasis arsitektur NetBurst yang terkenal dengan pipeline panjang demi mengejar frekuensi tinggi.
Di segmen server, Intel juga menyiapkan varian bernama Jayhawk, yang direncanakan menjadi penerus lini Xeon. Kedua proyek ini diharapkan menjadi tulang punggung Intel dalam mempertahankan dominasi di pasar desktop dan server kelas atas.
Pada awal 2003, Intel secara terbuka memaparkan desain awal Tejas. Target kecepatan yang disebutkan langsung mencuri perhatian industri: prosesor ini diproyeksikan mampu beroperasi pada 7 GHz atau bahkan lebih. Angka tersebut terasa nyaris futuristik, mengingat prosesor mainstream saat itu baru saja menembus kisaran 3 GHz.
Masalah Kritis: Panas dan Konsumsi Daya Tak Terkendali
Hasil Uji Internal yang Mengkhawatirkan
Seiring berjalannya waktu, ambisi tersebut mulai berbenturan dengan realitas teknis. Jadwal peluncuran Tejas yang semula direncanakan pada 2004 terpaksa mundur ke 2005. Penundaan ini bukan tanpa alasan.
Pengujian internal terhadap sampel awal menunjukkan masalah serius pada aspek efisiensi. Prosesor Tejas yang diproduksi dengan proses fabrikasi 90 nanometer dan menggunakan soket LGA 775 dilaporkan memiliki TDP mencapai 150 watt, meskipun baru berjalan pada kecepatan 2,8 GHz.
Sebagai perbandingan, Pentium 4 Prescott berbasis 90 nm di frekuensi serupa hanya memiliki TDP sekitar 84 watt. Perbedaan ini menegaskan bahwa NetBurst semakin sulit dikembangkan tanpa mengorbankan konsumsi daya dan suhu operasional.
Batas Fisik yang Tak Bisa Dilanggar
Kepadatan panas yang terlalu tinggi bukan hanya menyulitkan sistem pendingin, tetapi juga berdampak pada stabilitas jangka panjang dan biaya operasional, terutama di lingkungan server. Dengan kebutuhan daya yang terus meningkat, target prosesor 7 GHz Intel menjadi semakin tidak realistis untuk diproduksi secara massal.
Beberapa tahun kemudian, Intel justru membuktikan arah yang berbeda dengan merilis Core 2 Duo berbasis 65 nm, yang hanya memiliki TDP sekitar 65 watt pada kecepatan hingga 3 GHz. Perbandingan ini memperlihatkan betapa mahalnya harga yang harus dibayar ketika efisiensi diabaikan demi mengejar angka GHz semata.
Akhir NetBurst dan Perubahan Arah Intel
Pembatalan Tejas dan Jayhawk
Pada Mei 2004, Intel akhirnya mengambil keputusan besar: menghentikan pengembangan Tejas dan Jayhawk secara resmi. Keputusan ini sekaligus menandai berakhirnya masa depan arsitektur NetBurst, yang selama beberapa tahun menjadi fondasi utama prosesor Intel.
Langkah tersebut mungkin terlihat sebagai kegagalan, tetapi justru menjadi titik balik penting dalam sejarah Intel. Perusahaan menyadari bahwa pendekatan berbasis frekuensi tinggi semata tidak berkelanjutan dalam jangka panjang.
Fondasi Prosesor Modern Intel
Pasca pembatalan tersebut, Intel mengubah strategi secara fundamental. Fokus pengembangan dialihkan ke efisiensi daya dan kinerja per watt, dengan mengadopsi filosofi desain prosesor mobile yang lebih hemat energi.
Pendekatan baru ini kemudian melahirkan keluarga Intel Core, yang menjadi fondasi bagi prosesor Intel modern hingga saat ini. Alih-alih mengejar angka GHz ekstrem, Intel memilih meningkatkan efisiensi, arsitektur inti, dan performa nyata di dunia nyata.
Pelajaran dari Ambisi Prosesor 7 GHz Intel
Kisah prosesor 7 GHz Intel menjadi pengingat bahwa kemajuan teknologi tidak selalu ditentukan oleh angka terbesar. Keseimbangan antara performa, efisiensi, dan keberlanjutan justru menjadi kunci kesuksesan jangka panjang.
Meski tidak pernah dirilis ke publik, proyek Tejas meninggalkan warisan penting bagi industri prosesor. Dari kegagalan tersebut, Intel belajar bahwa inovasi sejati sering kali lahir dari keberanian untuk mengubah arah, bukan sekadar memaksakan ambisi.
